9.1 Barra de Ferramenta Dimension

A barra de ferramentas dimension mostra as ferramentas disponíveis para dimensionamento (aplicação de cotas) de nossos desenhos no AutoCad. Na figura 9.1 temos a barra de ferramentas dimension. Também podemos acessar as ferramentas de dimensionamento através do menu Dimension do AutoCad (figura 9.2).

Figura 9.1. Barra de ferramentas dimension.

Figura 9.2. Menu Dimension.

9.1.1 Criando e configurando dimensões

O comando dimension style é usado criar e configurar estilos de dimensionamento. Cada usuário pode criar um estilo que seja mais apropriado as suas aplicações.

Criaremos um estilo base para utilização em nossos exemplos. O estilo base será usado para desenhos impressos em escala 1:1, sendo que quando for necessário aplicar reduções ou ampliações no desenho na hora da impressão, precisaremos utilizar alguns comandos do AutoCad para adequar o tamanho da cota a escala utilizada, garantindo assim a boa apresentação e impressão do desenho. Isto fará mais sentido quando estudarmos impressão no AutoCad, assunto tratado em outro capitulo.

A criação de um dimension style pode se demonstrada com o exemplo a seguir:

1. Modos de acesso

• Menu dimension ® Style...;
• Teclado: dimstyle + enter;
• Barra de ferramentas .

2. Quando acessamos o dimstyle, a caixa de diálogo do Dimension Style Manager aparece (figura 9.3):

Figura 9.3. Gerenciador de estilos de dimensões.

Vamos entender as opções do gerenciador:

1. Styles. Estilos existentes (o ISO-25 é padrão do AutoCad);
2. Preview of. Pré-visualização do estilo de cota selecionado;
3. Set Current. Botão para tornar o estilo selecionado o corrente (o que será usado);
4. New. Botão para criar um novo estilo de dimensões;
5. Modify. Botão para modificar o estilo corrente;
6. Override. Botão para modificar um estilo e tornar o mesmo corrente.
7. Compare. Usado para comparar dois estilos de dimensões.
8. Description. Campo usado para fazer uma breve descrição do estilo de cota selecionado.

3. Clicamos no botão New para criar um novo estilo. A caixa de diálogo mostrada na figura 9.4 aparece:

Figura 9.4. Criando um novo estilo de dimensionamento.

No campo (1), mudamos o nome do nosso estilo para “teste”. O campo (2) mostra o estilo base com o qual começaremos a definir o estilo criado. Se abrirmos o menu no campo (3), temos a opção de aplicar esse novo estilo apenas para alguns tipos de dimensões. Vamos deixar no padrão “All dimensions”. Por fim clicamos no botão Continue.

4. Ao clicar no botão Continue, abre a caixa de diálogo New Dimension Style, na aba “Lines and Arrows”, conforme a figura 9.5. Ajustamos os campos indicados de acordo com os valores mostrados na figura 9.5. Observamos que conforme vamos modificando os parâmetros, o AutoCad vai mostrando em tempo real como o estilo ficará. Vamos estudar nossas alterações:

Figura 9.5. Configurando linhas e setas do estilo teste.

1. Color e Lineweight. Mudamos para ByLayer ambos os campos. Assim configuramos a cota para usar a linha de dimensão de acordo com uma layer definida para esse fim (ver o capitulo 8).


2. Baseline spacing. Mudamos o valor para 3. Esse parâmetro define a distância entre cotas que estão em seqüência, conforme a figura abaixo.

3. Color e Lineweight. Mudamos para ByLayer ambos os campos. Assim configuramos a cota para usar as linhas de extensão de acordo com uma layer definida para esse fim (ver o capitulo 8).
4. Extend beyond dim lines. Neste campo definimos o valor da extensão da linha lateral, conforme figura abaixo.

5. Offset from origin. Neste campo definimos o valor da distância da linha de extensão em relação à entidade geométrica, conforme figura a seguir.

6. Arrow Size. Neste campo definimos o tamanho da seta da cota (comprimento).
7. Center marks for cicles. Tamanho da marca de centro das cotas de raios e circunferências.

Figura 9.6. Configurando o texto do estilo teste.

5. Vamos efetuar as alterações no texto agora. Mudamos para a aba “Text”, conforme a figura 9.6. Ajustamos os campos indicados de acordo com os valores mostrados na figura 9.6.

Vamos estudar as alterações realizadas:

Offset from dim line. Este parâmetro define a distância entre o texto da cota e a linha de dimensão. Mude o valor deste campo para 0,7.

Text height. Este parâmetro define a altura do texto.

Text color. Campo que define a cor do texto. Mudamos para ByLayer para a cor do texto acompanhar as cores das linhas de cota. Assim toda a cota fica definida em uma única camada.

Text style. Neste parâmetro mudamos o estilo e a fonte da cota. Para fazer isso, clicamos no botão  ao lado do estilo. A caixa de diálogo da figura 9.7 aparece. Vamos alterar somente a fonte para romans.shx, sendo que os outros parâmetros permanecem inalterados. Clicamos então no botão apply e em seguida no botão close.

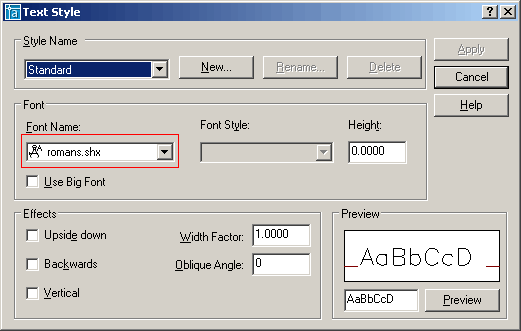

                           Figura 9.7. Alterando a fonte do texto.

As outras abas (Fit, Primary Units, Alternate Units, Tolerances), são de simples compreensão, bastando explorá-las para configurar seus parâmetros da maneira que se desejarmos.

Após configurar todos os parâmetros, clicamos no botão OK, selecionamos o estilo de cota teste, clicamos no botão “set current” e, por fim, no botão close. Agora, nossa cota teste está pronta para uso. Vamos utilizá-la nos próximos tópicos.

9.1.2 Linear Dimension

O comando linear dimension é usado para cotar segmentos de reta. Caso o segmento esteja inclinado, este comando vai inserir a dimensão no eixo X ou Y (dependendo da especificação do usuário), e não o tamanho real do segmento. Sendo assim, este comando é indicado para dimensionar linhas no eixo X ou Y. A criação de uma linear dimension pode ser demonstrada com o exemplo a seguir:

1. Modos de acesso

• Menu dimension ® Linear;
• Teclado: dimlinear + enter;
• Barra de ferramentas .

2. Criamos um retângulo de 15 unidades no eixo X e 10 unidades no eixo Y, sendo o 1° ponto do mesmo no par ordenado (0,0).

3. Acessamos o comando linear dimension. Aparece no prompt: “Specify first extension line origin or <select object>:”. Clicamos com o botão esquerdo do mouse na origem (0,0). Após, temo no prompt: “Specify second extension line origin:”, então clicamos na coordenada (0,10), conforme a figura 9.8.

Figura 9.8. Especificando pontos para cotagem.

4. Notamos então que a cota fica solta depois que especificamos os 2 pontos de dimensionamento. Apenas afaste um pouco a cota da borda do retângulo e clique novamente com o botão esquerdo do mouse para fixar a cota. O AutoCad então sai automaticamente do comando linear dimension.

5. Repita o passo 3 nos pares ordenados (0,0) e (15,0). O resultado das cotas no retângulo pode ser visto na figura 9.9.

OBS: devemos utilizar o estilo de cota “teste” para realizar este exemplo.

Figura 9.9. Utilizando o comando linear dimension.

Através deste tópico notamos que a utilização das cotas no AutoCad é extremamente simples. Claro que conhecimentos acerca de desenho técnico são valiosos para a execução de um trabalho de qualidade e com boa apresentação.

9.1.3 Aligned Dimension

O comando aligned dimension é usado para cotar segmentos de reta, sendo ideal para aqueles que estejam inclinados (pode ser usado também da mesma maneira que o linear dimension). A cota indicará o tamanho real do segmento, ficando paralela ao mesmo. A criação de uma aligned dimension pode ser demonstrada com o exemplo abaixo:

1. Modos de acesso

• Menu dimension ® Aligned;
• Teclado: dimaligned + enter;
• Barra de ferramentas .

2. Criamos um triângulo retângulo (com o comando line) de 12 unidades no eixo X e 8 unidades no eixo Y, sendo o 1° ponto do mesmo no par ordenado (0,0). O triângulo é mostrado na figura 9.10.

Figura 9.10. Triângulo para utilizar o comando aligned dimension.

3. Acessamos o comando aligned dimension. Aparece no prompt: “Specify first extension line origin or <select object>:”. Clicamos com o botão esquerdo do mouse no par ordenado (15,0). Após, temo no prompt: “Specify second extension line origin:”, então clicamos na coordenada (0,10). Após o segundo clique, o AutoCad sai automaticamente do comando aligned. O resultado aparece na figura 9.11.

Figura 9.11. Resultado do comando aligned dimension.

9.1.6 Angular Dimension

O comando angular dimension é usado para cotar ângulos entre entidades geométricas diferentes, ou entre elementos da mesma entidade (2 lados de um triângulo, por exemplo). A cota poderá indicar o valor em graus, radianos ou gradianos, dependendo das configurações do estilo de cota. Também pode ser indicado o valor do ângulo externo ou interno entre 2 entidades. A criação de uma angular dimension é demonstrada a seguir:

1. Modos de acesso

• Menu dimension ® Angular;
• Teclado: dimangular + enter;
• Barra de ferramentas .

2. Vamos utilizar 2 linhas com o ponto de intersecção na origem (0,0) e um comprimento qualquer, e com um ângulo de 45° entre as mesmas. O desenho pode ser visto na figura 9.15.

Figura 9.15. Linhas usadas no comando angular dimension.

3. Acessamos o comando angular dimension. Aparece no prompt: “Select arc, circle, line, or <specify vertex>:”. Clicamos com o botão esquerdo do mouse sobre uma das linhas.

4. No prompt temos agora: “Select second line:”. Clicamos com o botão esquerdo do mouse na outra linha. Uma cota de ângulo fica solta. Arrasta a mesma para fora e para a direita das linhas, e clique no botão esquerdo novamente. Repita o processo anterior a arraste uma cota para o lado esquerdo. O resultado é mostrado na figura 9.16.

Figura 9.16. Resultado do comando angular dimension.

9.1.7 Baseline Dimension

O comando baseline dimension é usado para fazer uma seqüência de cotagem a partir de uma cota base. Este comando é muito útil quando temos, por exemplo, um eixo com vários tamanhos de segmentos, cada um com diâmetros diferentes. Quando configuramos na aba “Lines and Arrows” o campo “baseline spacing”, estávamos configurando a distância entre a cota base e as outras cotas seguintes quando utilizamos o comando baseline dimension. A criação de uma baseline dimension é mostrada abaixo:

1. Modos de acesso

• Menu dimension ® Baseline;
• Teclado: dimbaseline + enter;
• Barra de ferramentas .

2. Vamos utilizar o eixo mostrado na figura 9.17 para exemplificar o uso do comando baseline dimension. O tamanho dos segmentos está indicado.

Figura 9.17. Eixo para uso do comando baseline dimension.

3. Antes de utilizar o comando baseline, precisamos de uma cota base. Para isso, usamos primeiramente o comando linear dimension, para cotar o segmento de 8 unidades, conforme mostrado na figura 9.18.

Figura 9.18. Criando uma cota base.

4. Agora vamos utilizar o comando baseline para cotar as distâncias dos segmentos restantes do eixo. Acessamos o comando baseline dimension. Notamos então que uma cota já é iniciada a partir da cota base de 8 unidades anteriormente especificada.

5. No prompt de comando aparece: “Specify a second extension line origin or [Undo/Select] <Select>:”. Clicamos então no final do segundo segmento (o de 5 unidades). A primeira baseline deve indicar o valor 13.

6. Agora basta seguirmos a seqüência até o final do eixo. O resultado final é mostrado na figura 9.19. Percebemos que a distância entre as cotas é de 3 unidades, conforme especificamos na hora em que montamos o estilo de cota “teste”.

Figura 9.19. Resultado do comando baseline dimension.

Também poderíamos ter cotado o eixo de outras maneiras. Isso depende do desenho especifico que cada usuário está desenvolvendo, bem como dos padrões particulares de cada usuário e/ou empresa.

No próximo comando que aprenderemos, será utilizado o mesmo desenho do eixo feito anteriormente, porém as cotas serão inseridas de outro modo. Assim, vamos apagar as cotas e deixar o desenho limpo para o próximo exercício

9.1.8 Continue Dimension

O comando continue dimension, assim como o comando baseline estudado anteriormente, é usado para fazer uma seqüência de cotagem a partir de uma cota base. Só que este comando faz a seqüência de cotas somente para a lateral, e a partir da última cota que foi especificada. Vamos criar uma continue dimension para entender como a mesma funciona:

1. Modos de acesso

• Menu dimension ® Continue;
• Teclado: dimcontinue + enter;
• Barra de ferramentas .

2. Vamos utilizar o mesmo eixo da figura 9.17 para exemplificar o uso do comando continue dimension. Também vamos especificar uma cota base no mesmo segmento de 8 unidades (comando linear dimension), como no exercício anterior.

3. Agora, acessamos o comando continue dimension. Notamos que como no exemplo anterior, uma cota já aparece, mas, agora, ao lado da primeira cota feita no segmento de 8 unidades. Na figura 9.20 temos o inicio do processo de cotagem com o comando continue dimension.

Figura 9.20. Utilizando o comando continue dimension.

4. No prompt de comando aparece: “Specify a second extension line origin or [Undo/Select] <Select>:”. Clicamos então no final do segundo segmento (o de 5 unidades). A primeira continue dimension deve indicar o valor 5.

5. Agora apenas cotamos os segmentos até o final do eixo. O resultado final é mostrado na figura 9.21.

Figura 9.21. Resultado da utilização do comando continue dimension.

Notamos que para o caso particular deste eixo, o arranjo de cotas do comando continue dimension é mais apropriado do que o arranjo do comando baseline dimension, por deixar o desenho mais claro, compacto e com uma boa aparência.

Caso levássemos em conta a fabricação da peça (eixo), o estilo baseline dimension oferece menor risco de erros na fabricação do que o comando continue dimension, pelo fato de o executor do eixo fazer todas as marcações na barra a partir de um único ponto.

9.1.9 Dimension Text Edit

O comando dimension text edit é utilizado somente para mover o texto de uma cota de um lugar para outro, geralmente para obter um melhor arranjo entre as cotas inseridas no desenho. Podemos utilizar este comando em qualquer tipo de cota estudada anteriormente. Para exemplificar o uso deste comando, vamos fazer o exemplo a seguir:

1. Modos de acesso

• Teclado: dimtedit + enter;
• Barra de ferramentas .

2. Vamos utilizar o desenho da figura 9.22 para exemplificar o uso do comando dimension text edit. Para isso, devemos inserir as cotas exatamente como mostradas na figura abaixo. Observamos destacadas em vermelho duas cotas com um posicionamento fora do comum. Nestas cotas que vamos aplicar o comando dimension text edit.

Figura 9.22. Desenho utilizado no comando dimension text edit.

3. Agora, acessamos o comando dimension text edit. No prompt de comando aparece: “Select dimension:”. Clicamos então com o botão esquerdo do mouse sobre a cota de 8 unidades. Percebemos que ela fica presa ao cursor do mouse, para que possamos movê-la.

4. Então arrastamos a cota para o local onde está a cota de 5 unidades, sobrepondo-a, e clicamos novamente no botão esquerdo. Automaticamente o AutoCad sai do comando.

5. Agora vamos repetir os passos 3 e 4 e colocar a cota de 5 unidades onde antes tínhamos a de 8 unidades. O resultado é mostrado na figura 9.23.

Figura 9.23. Resultado do uso do comando dimension text edit.

Este comando é muito útil na construção de desenhos, pois na maioria das vezes precisamos alterar o posicionamento das cotas para uma melhor apresentação do trabalho.

 Dica: Podemos arrastar cotas de um lugar para outro clicando sobre as mesmas com o botão esquerdo do mouse, mas sem estar dentro de comando algum. Assim, apenas utilizamos as ferramentas de precisão para modificar sua localização. Na figura 9.24 temos um exemplo.

Figura 9.24. Movendo as cotas com ferramentas de precisão.

 Dica: Também podemos utilizar o comando stretch para modificar a localização das cotas. A vantagem de usar este comando é o fato de podermos mover mais de uma cota ao mesmo tempo.
